Kệ Tải Nặng 5000kg: Cách Chọn Kết Cấu, Loại Kệ Và Tiêu Chuẩn An Toàn

Kệ tải nặng 5000kg là một hệ thống giá đỡ công nghiệp được thiết kế và sản xuất với khả năng chịu tải trọng lên đến 5 tấn. Con số này có thể được tính theo từng vị trí pallet, theo mỗi tầng beam, hoặc trên toàn bộ hệ thống, tùy thuộc vào cấu hình kỹ thuật cụ thể. Mục đích chính của hệ thống này là tối ưu hóa không gian lưu trữ theo chiều dọc cho các loại hàng hóa siêu trường, siêu trọng, hoặc các pallet hàng hóa có khối lượng cực lớn trong nhà xưởng, trung tâm logistics và kho sản xuất.

1. Sai lầm phổ biến khi xác định "tải trọng 5000kg" khiến kho vận hành rủi ro

Sai lầm phổ biến khi mua kệ chịu lực 5000kg

Để một hệ thống giá kệ công nghiệp vận hành an toàn và bền bỉ, việc hiểu đúng về tải trọng là yếu tố tiên quyết. Tuy nhiên, nhiều doanh nghiệp vẫn mắc phải những sai lầm nghiêm trọng xuất phát từ việc diễn giải sai thông số kỹ thuật, dẫn đến rủi ro sập đổ và thiệt hại không đáng có.

• Nhầm lẫn giữa "tải trọng toàn hệ" và "tải trọng mỗi tầng": Đây là sai lầm nguy hiểm nhất. Một hệ kệ tải nặng có thể được quảng cáo là chịu tải 5 tấn, nhưng đó là tổng tải trọng của nhiều tầng cộng lại. Nếu bạn hiểu nhầm và chất một pallet hàng nặng 5 tấn lên một tầng chỉ được thiết kế để chịu 1.5 tấn, hiện tượng võng dầm (beam) và biến dạng kết cấu sẽ xảy ra ngay lập tức, có nguy cơ gây sập đổ dây chuyền.
• Bỏ qua sự khác biệt giữa tải tĩnh và tải động: Tải tĩnh là trọng lượng của pallet hàng khi đã nằm yên trên kệ. Tải động là lực tác động bổ sung khi xe nâng hạ hoặc đặt hàng lên kệ. Lực va chạm, dù là nhỏ nhất, từ càng xe nâng có thể tạo ra một xung lực lớn hơn nhiều so với tải trọng tĩnh của pallet. Một hệ thống kệ chịu lực 5000kg đạt chuẩn phải được tính toán để chống lại cả hai loại tải trọng này.
• Chọn kệ dựa trên hình ảnh thay vì tính toán kỹ thuật: Hai hệ thống kệ có thể trông giống hệt nhau về hình dáng và màu sắc, nhưng có khả năng chịu tải hoàn toàn khác biệt. Yếu tố quyết định nằm ở độ dày vật liệu thép, profile của thanh dầm (beam), tiết diện chân trụ (upright) và mật độ của các thanh giằng. Việc chọn kệ chỉ dựa trên hình ảnh mẫu mà không yêu cầu bản vẽ kỹ thuật chi tiết và thông số vật liệu là một quyết định rủi ro.
• Câu hỏi cần đặt ra: "Nếu một tầng kệ được thiết kế chịu tải 5 tấn, nhưng bạn đặt 3 pallet mỗi pallet nặng 2 tấn lên cùng một tầng đó, điều gì sẽ xảy ra?" Trả lời: Tổng tải trọng (6 tấn) đã vượt quá giới hạn thiết kế (5 tấn). Thanh dầm sẽ bị võng xuống một cách rõ rệt. Nếu tình trạng này kéo dài, vật liệu thép sẽ bị "mỏi" và biến dạng vĩnh viễn, làm giảm khả năng chịu lực trong tương lai và tăng nguy cơ gãy sập.

Xem thêm: Các loại kệ lưu trữ hàng hoá tồn kho - Giá kệ Minh Quân

2. Bản chất kỹ thuật để một hệ kệ đạt chuẩn chịu tải 5 tấn

Bản chất kỹ thuật để một hệ kệ đạt chuẩn chịu tải 5 tấn

Để tránh những sai lầm trên và đảm bảo một hệ kệ tải nặng 5000kg thực sự đạt chuẩn, cần phải phân tích sâu vào các yếu tố cấu thành nên nó. Sự an toàn không đến từ lời nói mà đến từ kết cấu vật lý và các tính toán chính xác.

• Cấu tạo dầm (Beam): Đối với tải trọng 5 tấn/tầng, dầm phải có profile dạng hộp (box beam) hoặc dầm chữ Z cường độ cao. Độ dày thép làm dầm thường không dưới 2.0mm - 2.5mm, được làm từ các loại thép chuyên dụng như SS400 hoặc Q345. Thiết kế này giúp tối đa hóa khả năng chống lại mô-men uốn, hạn chế tối đa độ võng khi chịu tải.
• Kết cấu khung trụ (Upright): Khung trụ là bộ phận chịu lực nén thẳng đứng. Để chịu được tải trọng lớn, tiết diện của chân trụ phải lớn (ví dụ: Omega 100x95mm hoặc lớn hơn), độ dày thép cao. Quan trọng hơn là hệ thống các thanh giằng ngang và giằng chéo được bắt vít chắc chắn vào hai chân trụ. Chúng có vai trò ổn định toàn bộ khung, chống lại các lực tác động ngang và ngăn ngừa hiện tượng khung bị xoắn hoặc oằn.
• Tầm quan trọng của mâm kệ hoặc tay đỡ: Với tải trọng 5 tấn, việc đặt hàng trực tiếp lên dầm không phải lúc nào cũng khả thi.
  • Mâm tole: Nếu hàng hóa là các thùng carton hoặc chi tiết máy nhỏ, cần sử dụng mâm tole dày, có các thanh tăng cứng được hàn bên dưới để phân bổ đều tải trọng lên các thanh dầm.
  • Pallet Support Bar (Thanh đỡ pallet): Đây là giải pháp phổ biến nhất, các thanh thép được đặt vuông góc với dầm để đỡ đáy pallet, đảm bảo pallet không bị lọt hoặc gãy.
• Hệ số an toàn (Safety Factor): Đây là tiêu chuẩn bắt buộc trong ngành sản xuất giá kệ. Một hệ kệ được công bố chịu tải 5000kg phải được thiết kế và thử nghiệm để chịu được một tải trọng lớn hơn đáng kể. Theo tiêu chuẩn của Hiệp hội các nhà sản xuất giá kệ (RMI) và Liên đoàn Manutention Châu Âu (FEM), hệ số an toàn thường từ 1.25 đến 1.67. Điều này có nghĩa là kết cấu thực tế có thể chịu được từ 6.25 tấn đến 8.35 tấn trong điều kiện thử nghiệm, nhằm dự phòng cho các va đập và sai số trong quá trình vận hành.

3. Lựa chọn loại kệ 5000kg phù hợp theo đặc thù hàng hóa và vận hành

Hiểu rõ cấu trúc kỹ thuật là nền tảng, nhưng lựa chọn đúng loại kệ cho từng nhu cầu cụ thể mới là chìa khóa tối ưu hóa. Không có một loại kệ nào là tốt nhất cho mọi nhà kho.

• Hàng pallet tiêu chuẩn, cần truy cập linh hoạt: Kệ Selective - Đây là lựa chọn phổ biến nhất cho kệ chịu lực 5000kg vì khả năng cho phép xe nâng truy cập 100% vào bất kỳ pallet nào mà không cần di chuyển các pallet khác. Rất phù hợp cho các kho có nhiều mã hàng (SKU) khác nhau.

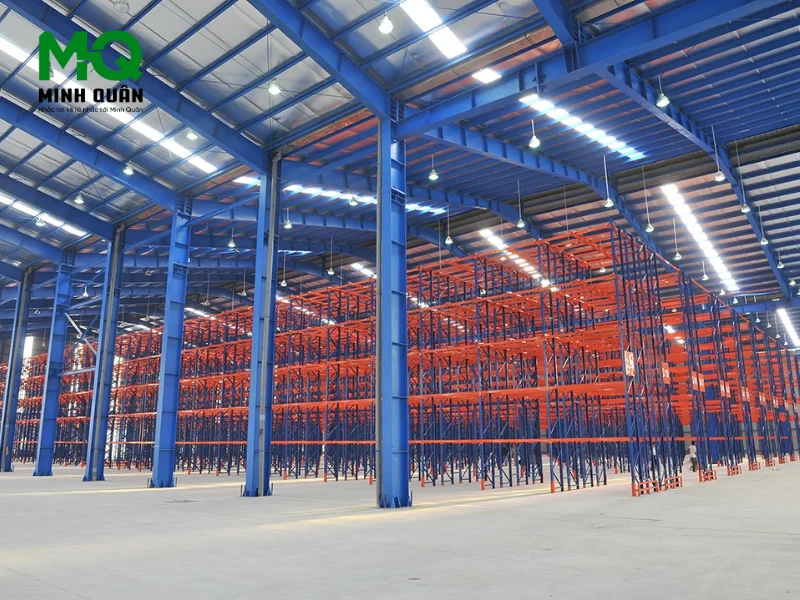

Kệ Selective

• Hàng nặng, đồng nhất, cần tối ưu mật độ: Kệ Drive-in/Drive-thru hoặc Kệ Push Back
  • Kệ Drive-in: Xe nâng chạy thẳng vào bên trong các làn kệ để đặt hoặc lấy hàng. Giải pháp này loại bỏ các lối đi không cần thiết, tăng mật độ lưu trữ lên đến 70% so với Kệ Selective. Phù hợp cho hàng hóa đồng nhất, nhập trước - xuất sau (LIFO).

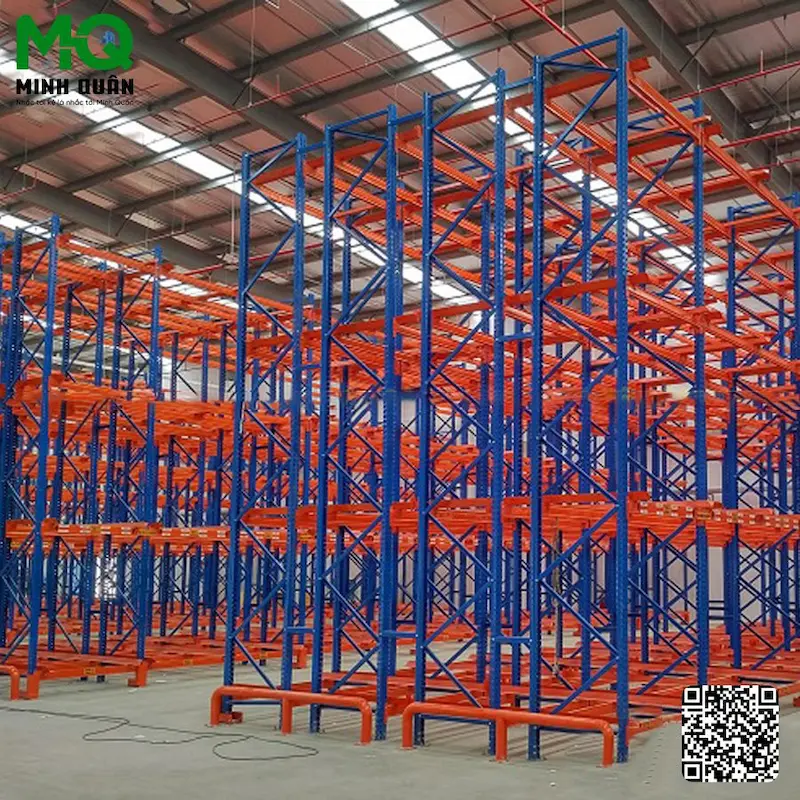

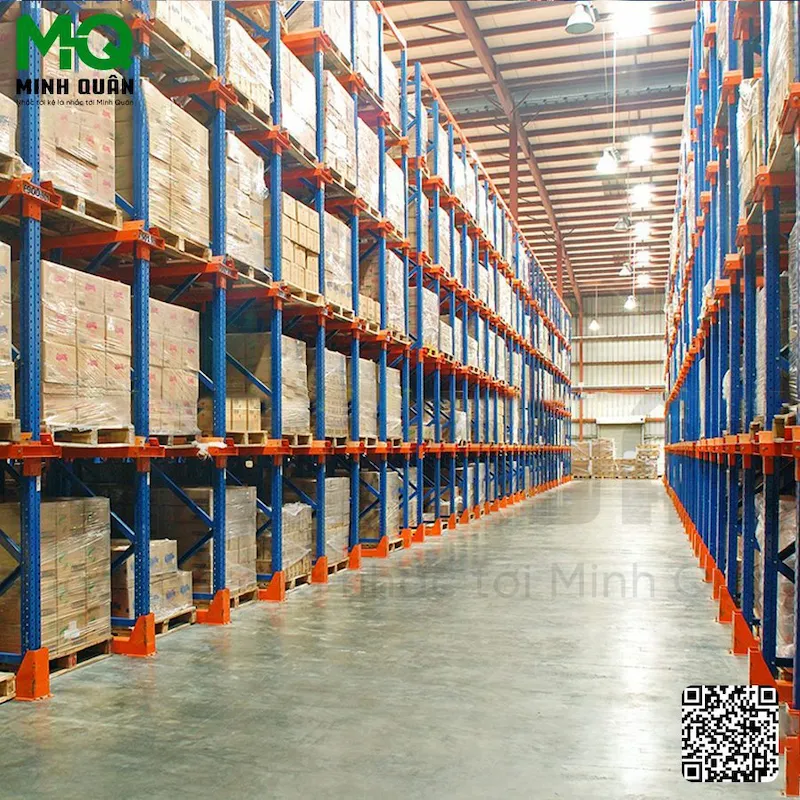

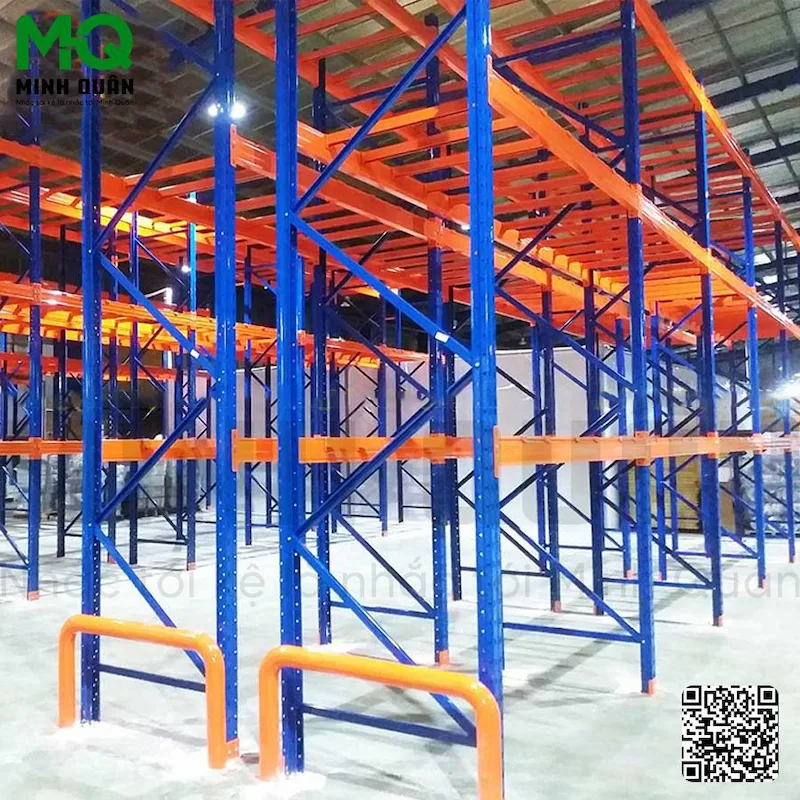

Kệ Drive-in

• Kệ Push Back: Pallet được đặt trên các xe trượt và đẩy lùi vào trong. Khi lấy hàng, pallet phía trước được lấy đi, các pallet phía sau sẽ tự động trượt ra. Giải pháp này cũng tăng mật độ nhưng cho phép truy cập tốt hơn Drive-in.

Kệ Push Back

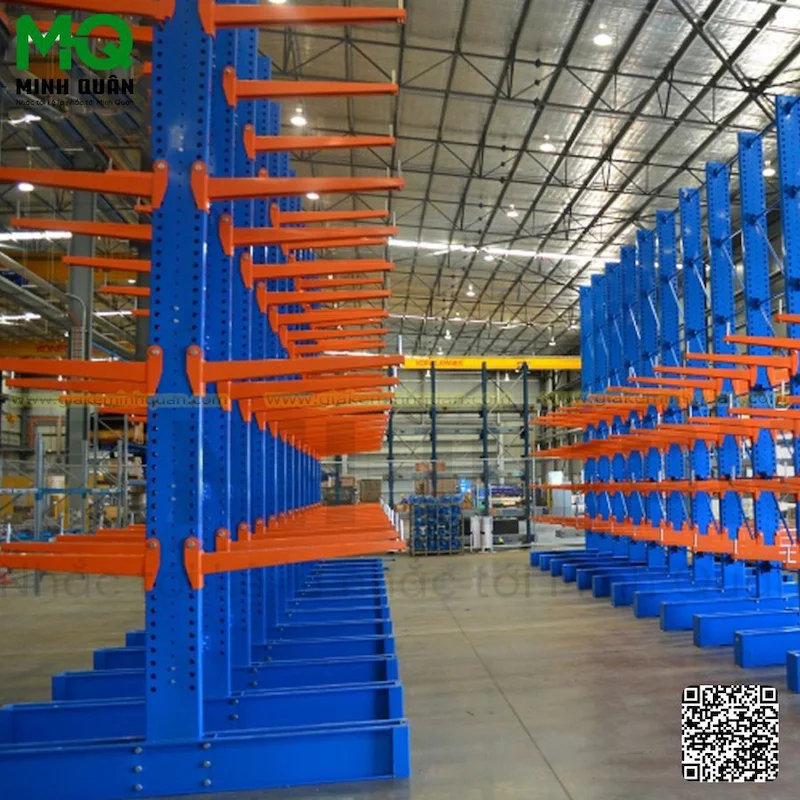

• Hàng siêu trường, dạng thanh dài (ống thép, gỗ, nhôm): Kệ tay đỡ Cantilever (Cantilever Racking): Loại kệ này có thiết kế đặc biệt không có cột phía trước, cho phép lưu trữ các vật liệu dài và cồng kềnh một cách dễ dàng. Các tay đỡ có thể chịu tải trọng rất lớn và được điều chỉnh độ cao linh hoạt.

Kệ tay đỡ Cantilever

• Tối ưu chiều cao kho, tạo thêm tầng sàn: Kệ Sàn Mezzanine (Mezzanine Floor): Đây là một kết cấu sàn thép được dựng bên trên mặt bằng kho hiện có, tạo ra một hoặc nhiều tầng lửng. Toàn bộ mặt sàn có thể được thiết kế để chịu tải trọng phân bố đều lên đến 5000kg/m², cho phép đặt máy móc, văn phòng hoặc các hệ thống kệ nhẹ hơn ở trên.

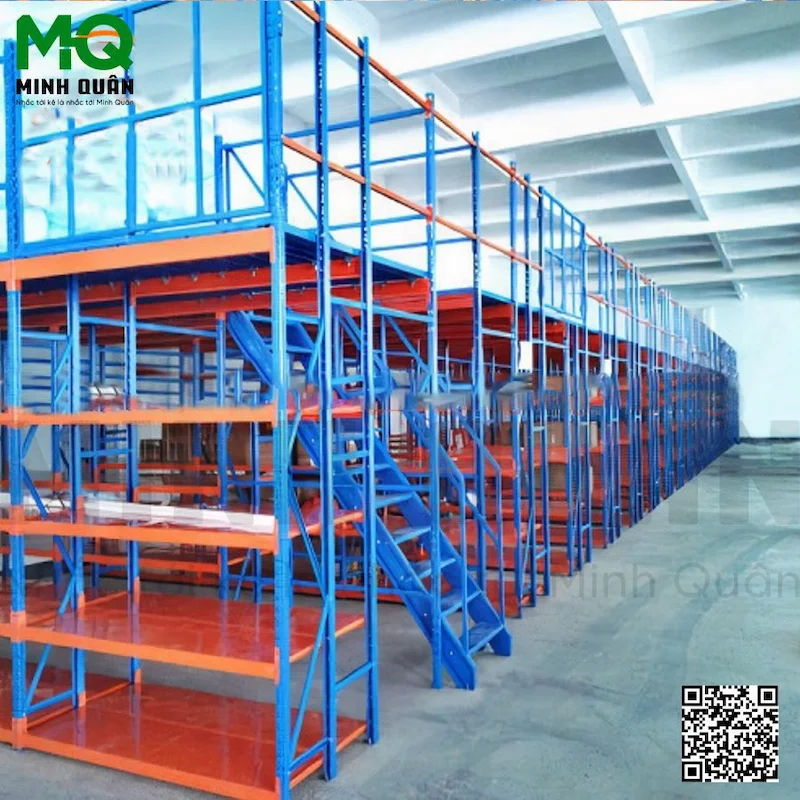

Kệ Sàn Mezzanine (Mezzanine Floor)

• Giải pháp tự động hóa và chuyên dụng khác: Đối với các kho hiện đại, các giải pháp như Kệ Radio Shuttle (dùng robot tự hành), Kệ Double Deep (biến thể của Selective tăng gấp đôi mật độ), Kệ Kho Di Động (Mobile Racking) hay Kệ khuôn (Mould Rack) cũng là những lựa chọn cần cân nhắc để đáp ứng các luồng hàng hóa đặc thù và yêu cầu tự động hóa cao.

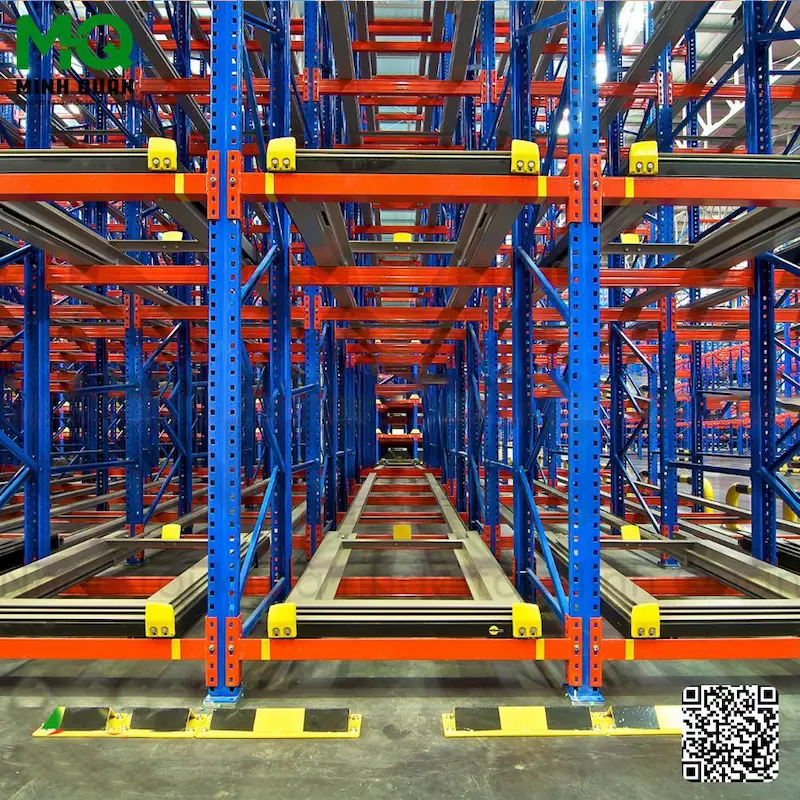

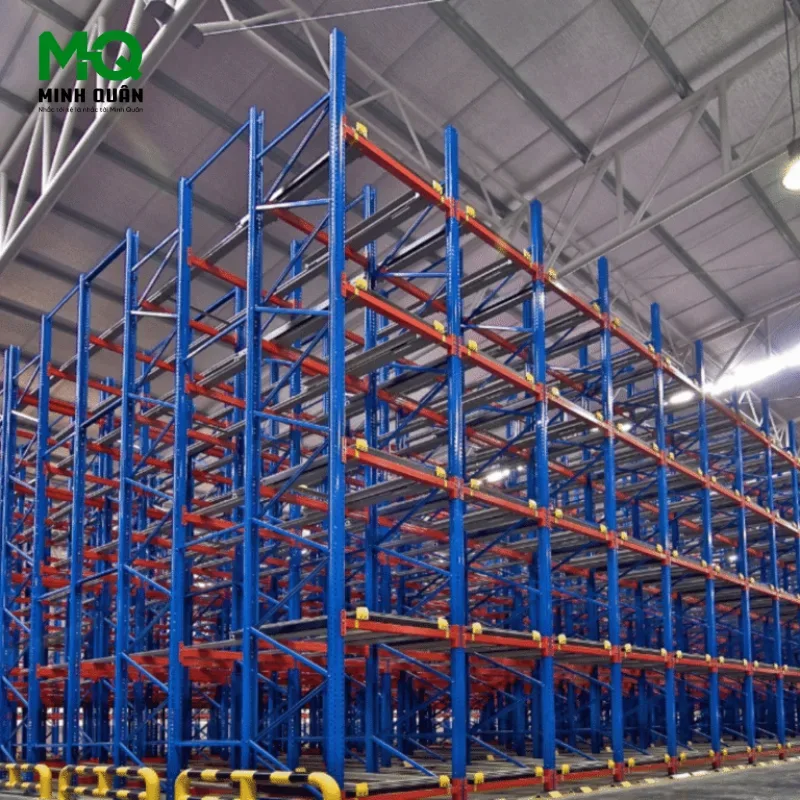

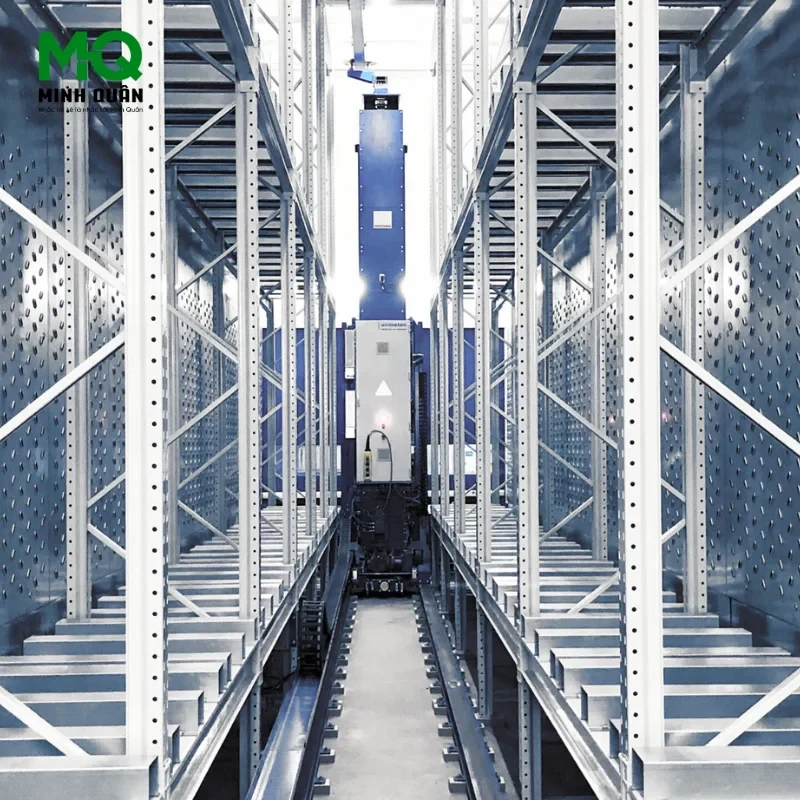

Kệ Radio Shuttle

Kệ Double Deep

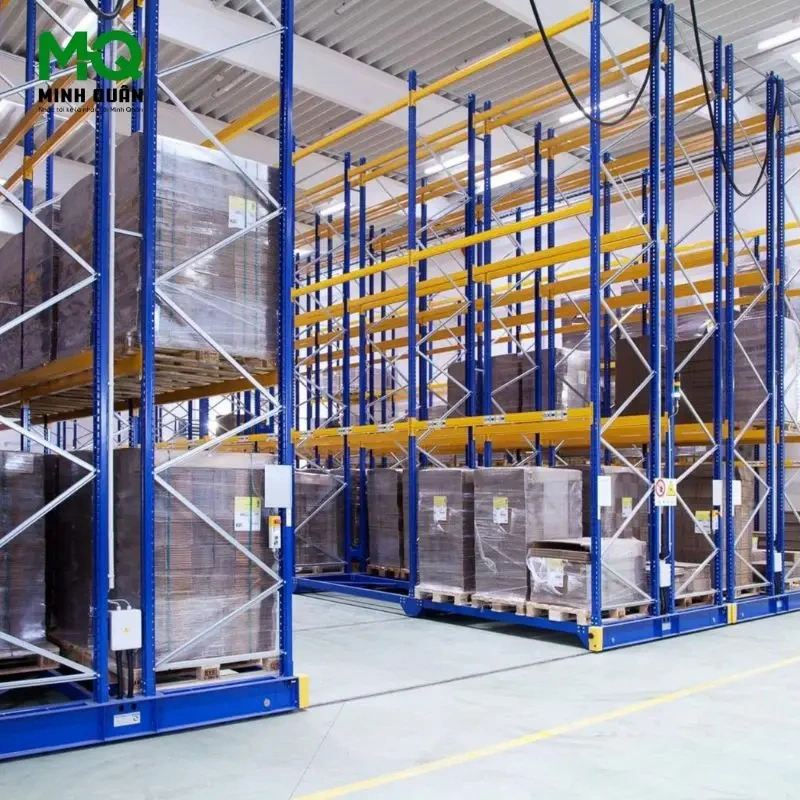

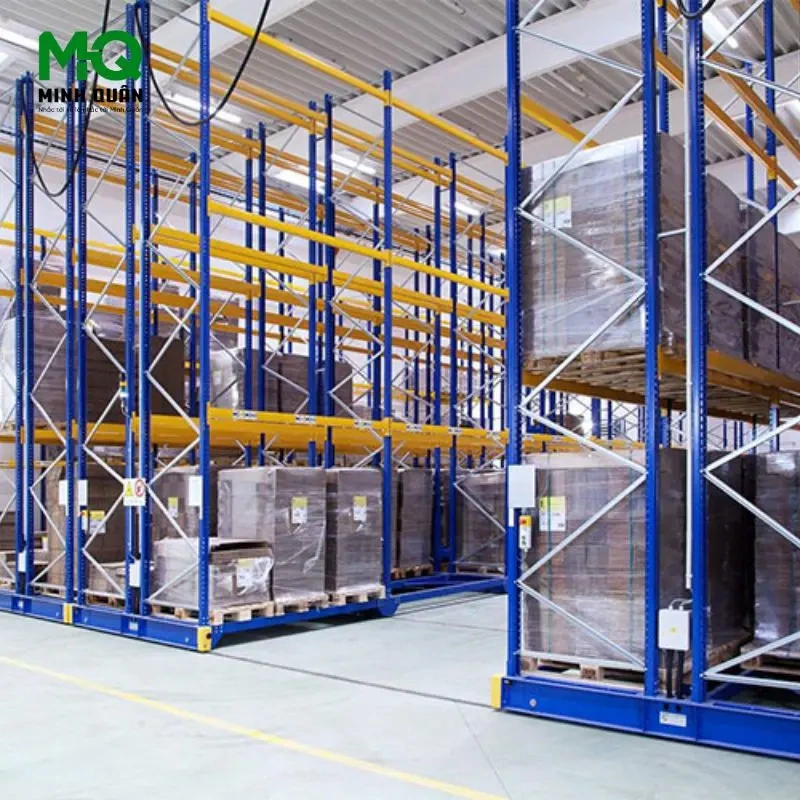

Kệ Kho Di Động

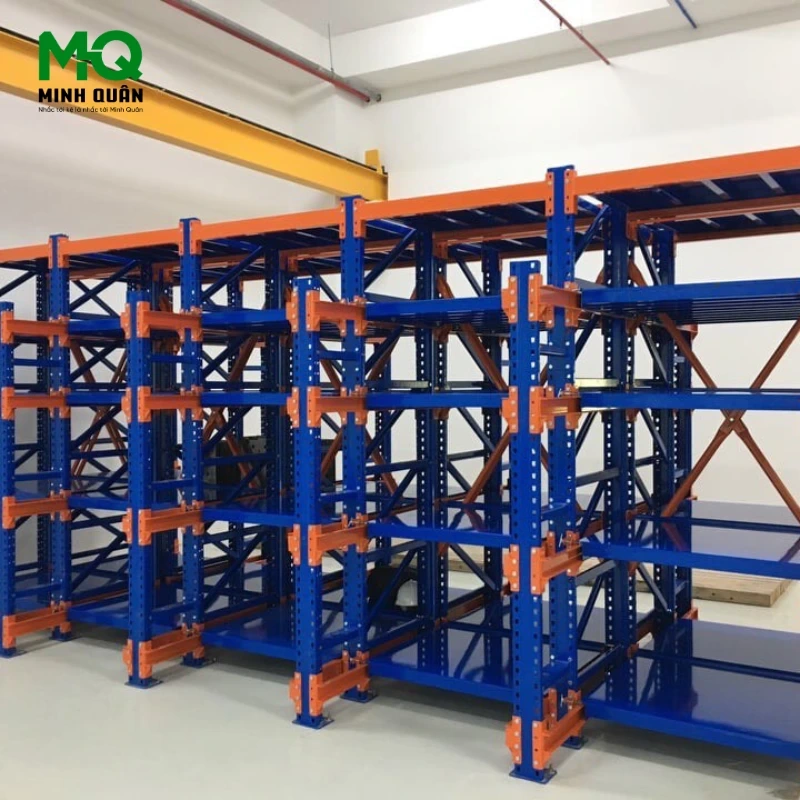

Kệ khuôn

4. Quy trình triển khai hệ thống kệ tải nặng để tối ưu chi phí và diện tích

Quy trình triển khai hệ thống kệ tải nặng để tối ưu chi phí và diện tích

Việc lựa chọn được loại kệ phù hợp chỉ là bước đầu. Để hệ thống kệ tải nặng 5000kg phát huy tối đa hiệu quả và đảm bảo an toàn tuyệt đối, một quy trình triển khai chuyên nghiệp là không thể thiếu.

• Tại sao không nên chốt cấu hình khi chưa có bản vẽ 2D/3D? Một bản vẽ mặt bằng (layout) 2D/3D cho phép mô phỏng chính xác vị trí đặt kệ, độ rộng lối đi, bán kính quay của xe nâng và các khu vực vận hành khác. Việc này giúp tránh lãng phí diện tích, đảm bảo xe nâng di chuyển thuận lợi, không va chạm và tối ưu hóa số lượng pallet có thể lưu trữ. Chốt cấu hình mà không có bản vẽ có thể dẫn đến việc lắp đặt xong mới phát hiện xe nâng không thể hoạt động.
• Checklist dữ liệu cần cung cấp để khảo sát chính xác: Để nhận được một giải pháp tối ưu, bạn cần cung cấp cho nhà sản xuất các thông tin sau:
  • Kích thước pallet chính xác đang sử dụng (Dài x Rộng x Cao của cả pallet và hàng hóa trên đó).
  • Trọng lượng tối đa của một đơn vị hàng hóa (pallet).
  • Loại xe nâng đang sử dụng (thương hiệu, model, chiều cao nâng tối đa, bán kính quay xe).
  • Đặc điểm mặt bằng kho (chiều cao trần, vị trí cột, cửa ra vào).
• Giá trị của việc làm việc trực tiếp với nhà sản xuất: Khi làm việc trực tiếp với một đơn vị sản xuất như Giá Kệ Minh Quân, bạn sẽ cắt giảm được chi phí trung gian qua các đại lý thương mại. Quan trọng hơn, chúng tôi có thể tùy chỉnh kích thước, độ dày và kết cấu của kệ để hoàn toàn phù hợp với yêu cầu thực tế của kho hàng và hàng hóa của bạn, thay vì phải chọn theo các kích thước tiêu chuẩn có sẵn.
• Luồng vận hành chuẩn: Khảo sát thực tế tại kho → Thiết kế bản vẽ mặt bằng 2D/3D → Tính toán tải trọng và chốt cấu hình kỹ thuật → Sản xuất theo đơn đặt hàng → Vận chuyển và Lắp đặt hoàn thiện.

Việc lựa chọn kệ tải nặng 5000kg không đơn thuần là mua một "sản phẩm", mà là đầu tư vào một "giải pháp kết cấu" được tính toán dựa trên dữ liệu vận hành thực tế. Sự an toàn và tuổi thọ của toàn bộ kho hàng nằm ở độ chính xác của bản vẽ thiết kế và chất lượng vật liệu sản xuất, chứ không chỉ nằm ở một con số tải trọng trên lý thuyết.

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp kệ chịu lực 5000kg được thiết kế riêng biệt, phù hợp với tải trọng và mặt bằng kho, hãy liên hệ với Giá Kệ Minh Quân. Đội ngũ kỹ sư của chúng tôi sẵn sàng thực hiện khảo sát, tư vấn cấu hình và thiết kế giải pháp lưu trữ tối ưu nhất, đảm bảo an toàn và hiệu quả cho hoạt động của bạn.
